2015年03月26日

天井の開口部塞ぎと点検口製作

天井に開口部を発見



中を覗くと目
こんな感じふらふら

鉄骨造ということもあり
こういう開口があると
そこからネズミゴキブリが入ってきます

ということで塞ぐことにexclamation×2手(グー)

まずはフレーム作り
木でハシゴの様な物体を製作

このハシゴフレーム
開口部に設置

そして天板を仮止め

ハシゴフレームに沿って
点検口用の開口を作ります

開口に使った工具はBOSCHカットソー
刃先を2種類使い切り出しました

最初の切り込みは
先が長方形のブレード

その後は扇形のブレードに付け替え
フレームに沿って切り出します

ここまでやったら、仮止めした天板は外し
ハシゴのような物体の点検口用の
開口の内側に木で更にフレームを組みます

天板と点検口のフタの部分は塗装室へ持って行き
周りと合わせた色で塗装

塗装した天板を取り付けます

点検口の開口部にローラーキャッチの受けを取り付け
これがローラーキャッチ

そしてこれがローラーキャッチの受けが取り付けられた点検口の開口部

次は点検口のフタ側の裏側に
ローラーキャッチの差し込みと
隙間埋めテープを取付

点検口フタ表側には
取っ手を取り付け

最後にフタを点検口開口部に
カチャっと差し込み
完了です


なかなかの出来栄えでした
posted by ミライクン at 09:39| Comment(0) | 工事日記 | このブログの読者になる | 更新情報をチェックする

2015年03月25日

シンク取付

今日はステンレス製の2槽シンクを取り付けます

と思ったのですが
色々と邪魔な出っ張り
まずは足元の排水口

切り落としました

次に蛇口と、それに噛んでいる金物板

金物板は切りとり
蛇口は取り外しました

取り外した蛇口がコレ

蛇口の位置がシンクのバックハンガーに当たるので
バックハンガーに蛇口が通る穴を開けることに
今回はこれで開けることに

シンクを横倒しにし
作業開始
刃先を痛めないように、冷やし冷やし作業

あっという間にキレイな穴が2つ空きました

開けた穴と蛇口の位置が一致しているかの確認

バッチリあっています


しかし、このままでは蛇口が付けられません
バックガードの厚み分、前に配管を出さなければなりません

ということでザルボ登場(左下の金色のヤツ)
業界では如意棒と呼ばれているそうだ(現地師匠曰く)

このザルボにヘルメシールを薄く塗り
余分な分をウェスでふき取ります

そのあとシールテープをまき
さらにヘルメシールを塗ります

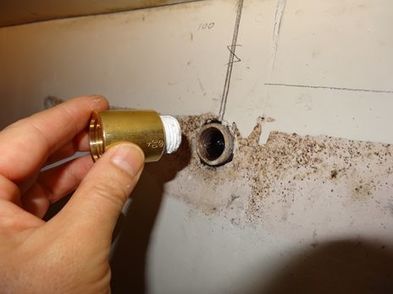

そして水道管へ装着

ある程度手で回し
その後は六角で回します

2つとも取付完了


キッチンを設置してみました
ジャストサイズ

最後に蛇口を取り付け
完了です

ザルボの出幅も完璧でした

以上




posted by ミライクン at 19:50| Comment(0) | 工事日記 | このブログの読者になる | 更新情報をチェックする

2015年03月16日

T瀬T郎くんへ

T瀬T郎くん


先日はコメント有難うexclamation×2わーい(嬉しい顔)


5藤と話してて、3人で会いたいねexclamation×2ということになってるので
連絡下さーいexclamation×2
うちの問い合わせフォームに入れてくれればいいけど
よろしくー手(パー)

待ってまーすexclamation×2




posted by ミライクン at 20:04| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2015年03月13日

台所のキッチン交換

台所上の換気扇が非常に汚く取り付け方が不安定だったので
清掃し取り付け直すことに

まずは古い換気扇を取り外しました
取り外したあとはこんな感じ

汚なー






まずは不安定だったので、枠木をい製作


そして枠を入れ込むための溝を取り付け場所に加工

周りに線を引きペン

線に沿ってカットソーで切断

溝を掘ったところに
最初に製作した枠木をはめ込み 下地の木にビス止めします


そして
洗浄しキレイになった換気扇をその枠木内にはめ込みます

最後にカバーを取り付け
動作確認を行い
完了です




posted by ミライクン at 16:47| Comment(0) | 工事日記 | このブログの読者になる | 更新情報をチェックする

2015年03月08日

業務用シンクの排水取付

4月にオープンするお店のキッチンが汚かったので取り外して
NEW新品の業務用シンクを取り付けることに
以前ついていたキッチンはこんな感じがく〜(落胆した顔)

そして今回取り付けるシンクわーい(嬉しい顔)グッド(上向き矢印)るんるんぴかぴか(新しい)


しかし排水を取り付けているうちに
諸問題が発生がく〜(落胆した顔)
送られてきた商品は2シンクの排水を
1ヵ所で排水するようなホースが標準装備されていましたが
施設側の排水口が高い位置にあるため
2つのシンクを同時に使うと
業務に支障をきたすほどに流れが非常に悪くなってしまいました・・・

ということで
もったいないですが、既存の排水ホースは使わず
それぞれで排水を独立させることにしましたひらめき

まずは短い方の排水パイプから作ります
この巻巻から必要な分を切り取ります

そして取付ナットを接着します

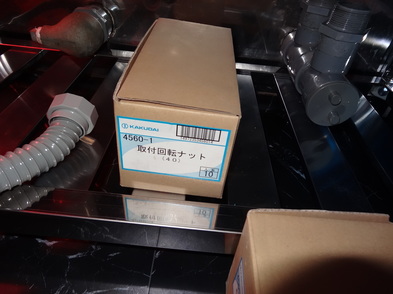

これが取付ナットの箱

これが接着剤

接着剤のフタを開け
フタにくっついているフデに接着剤を付け
接着剤のヘリで余分な接着剤を落します

そして取付ナットに塗ります

パイプの内側にも塗って
取り付けたら短い方の部品が完成

接着剤が乾くまで、少し時間を置き
取り付けます



もう一か所は同じ要領で
今度は長いホースを製作し取り付けて完成です

排水するとスースーとスムーズに流れて行きました













posted by ミライクン at 00:00| Comment(0) | 工事日記 | このブログの読者になる | 更新情報をチェックする

2015年03月07日

天井に点検口を取付

店舗改装を行っていると
長い目で見れば絶対に作っておいたほうが良いと思われるものがあります

それは

天井の点検口

何か問題が起こったときなどに
すぐにあけて点検が可能でするんるん
あと、カラオケなどの配線をするときにも
業者の方がとてもやり易いとおっしゃっていました

ということでここに開けることに

およその大きさを開口

切り込みに使用したのは
この工具ぴかぴか(新しい)

穴をあけて
天井裏を確認

天井裏の配置が解った後は
そして縦450o 横450oの寸法を測り
きちんと開口していきます


そして開口した縁に
根太組をしていきます
その根太組の木をカットする工具がこれ

これは重宝しますわーい(嬉しい顔)

貼ったあとはこんな感じ
天井裏から見ると

下から見ると


そして点検口の枠を取り付けます

次にフタを製作
フタに天井と同じ材質の板を切り出して貼ります

そしてそのフタを本体に取り付け完成ですグッド(上向き矢印)るんるんわーい(嬉しい顔)



めんどくさいですが、
これは後々に必ず活きることでしょうexclamation×2

posted by ミライクン at 00:00| Comment(0) | 工事日記 | このブログの読者になる | 更新情報をチェックする

2015年03月06日

床の補修

水回りがある床の木下地は
どうしても痛みやすいようで
とてもそのまま使用できるような状態ではありません



ということで、その腐った床を剥がし
新しい構造用合板を貼り直し作業を行いました
四隅や、はめ込みがある箇所の切り出しは非常に難しかったです

出来あがりはこんな具合


合板の下のモルタルに下穴をあけ
コンクリート用のビスで固定しました

コンクリート用のビットは直ぐにダメになるので
作業する横に水を入れたバケツを置き
3秒機械を回したら
3秒水につけることを
マメに繰り返しました

ビットに焼を入れながら使うので
通常の数倍は持ち堪えるようですよ



posted by ミライクン at 00:00| Comment(0) | 工事日記 | このブログの読者になる | 更新情報をチェックする

2015年03月05日

久しぶりにフットサル

トリコスクール大人のためのフットサルスクール)へ行きました

久しぶりのフットサルサッカー


大人のためのフットサルは2時間あるのですが
最初の1時間は
大人のためのストレッチ
大人のためのアップ
大人のための戦術指導
などなど
動けない大人のために
手取り足取り親切に教えてくれますわーい(嬉しい顔)

そしてラスト1時間はゲーム
この日は雨も降り、ピッチ上が濡れていて滑りやすく
非常に危険な感じでしたが
ケガ人もなく
無事に2時間が終了わーい(嬉しい顔)

久々の運動で
あちこちが痛みましたが
懐かしい人(チャリ濱)にも会えましたし
とても有意義なスクールになりましたグッド(上向き矢印)るんるんわーい(嬉しい顔)




posted by ミライクン at 13:32| Comment(0) | 日記 | このブログの読者になる | 更新情報をチェックする

2015年03月04日

壁の隙間うめ

壁から配管が出てきているのですが
まーなんとも無様

ちょっと写真ではわかりずらいのですが
壁には大きな隙間が
こんな隙間があったらネズミやゴキブリが入り放題になってしまいますもうやだ〜(悲しい顔)

ということで、ここにボックスを作り
覆い隠すことに
工事過程の写真を撮れば良かったのですが
かなり頑丈な躯体で作ったつもりです手(チョキ)

配管の出口はこんな感じで新月

まだちょっとした隙間があるので
コーキングしようかと思います。

posted by ミライクン at 00:00| Comment(2) | 工事日記 | このブログの読者になる | 更新情報をチェックする

2015年03月02日

久しぶりの工事日記

久しぶりの更新ですexclamation×2

今日は木製扉に開いた穴の補修作業の様子をご紹介しますカメラ


・・・なんですが
なんとキズの写真を撮り忘れてしまいましたふらふら
ということで工事途中からスタートですわーい(嬉しい顔)

まず穴の開いた箇所を四角にくり抜き
下地を作ります手(グー)

そして、その上に扉と同じ厚みの合板を貼り
さらに細かい凹凸を無くすために
木製パテを塗ります

扉の下部もめくれがたくさんあったので
ささくれを取り除き
ここにもパテ手(チョキ)

そして乾かす事、24時間るんるん

パテの箇所はカチカチになりましたので
サンダーで滑らかにしていきます

なめらかになったところで
水性塗料で2回塗装しアート
ようやく完成ぴかぴか(新しい)


パッ見た感じでは全くわからない程度に修復できました

我ながら上出来です
るんるん




posted by ミライクン at 20:08| Comment(0) | 工事日記 | このブログの読者になる | 更新情報をチェックする
